碳纤维t800和t1000是什么？功能用途简介国产情况

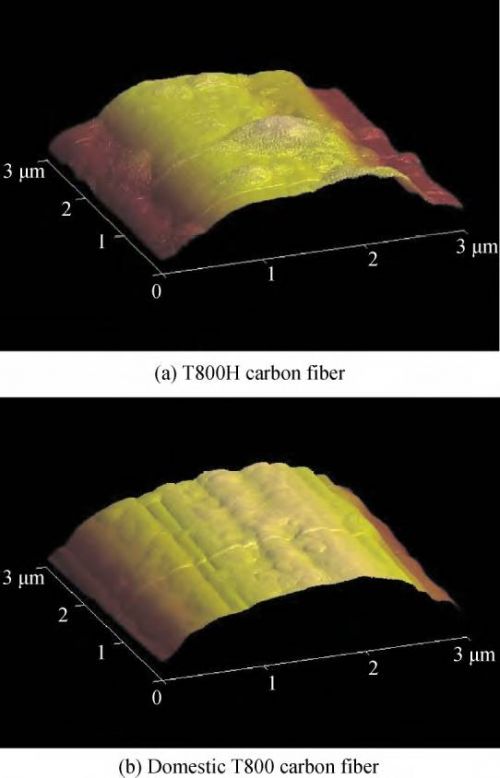

　　(T800H碳纤维和国产T800碳纤维的AFM照片)

　　由于国产T800碳纤维的氧碳原子比约为T800碳纤维约为31.2%，约为东丽T800H碳纤维的2倍，因此，国产T800碳纤维能够通过化学键合或分子间作用力与基体树脂形成相互作用，从而提高复合材料的界面性能。加上之前提到的在表面物理态上的差异，使得国产T800碳纤维与HT-280树脂能形成更好的界面黏结。

　　而测试也证明了这一点，东丽T800H碳纤维与HT-280树脂的界面剪切强度约为92MPa，国产T800碳纤维与HT-280树脂的界面剪切强度约为117MPa，后者较前者高约27%。
